简介
管制信息：本品不受管制
碳酸锶粉末
中文名称：碳酸锶
英文别名：Strontiumcarbonate

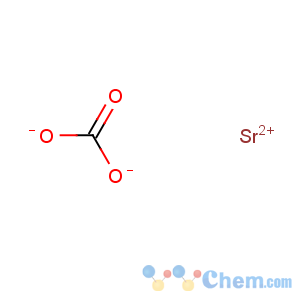

化学式：SrCO3
相对分子质量：147.63
性状：白色粉末。无臭。无味。加热至1100℃分解成氧化锶和二氧化碳。溶于稀盐酸和稀硝酸，同时放出二氧化碳。不溶于水，相对密度3.5。
储存：密封保存。
用途
主要用于玻壳玻璃，磁性材料，金属冶炼。锶盐制备。电子元件。焰火。
用于制造彩电阴极射线管、电磁铁、锶铁氧体、烟火、荧光玻璃、信号弹等，也是生产其他锶盐的原料;用作专用PTC热敏电阻元件(开关启动、消磁、限流保护、恒温发热等)生产的基础粉料;是生产锶盐的基本原料。
质检信息质检项目指标值
| 质检项目 | 项目指标值 |
|---|
| 澄清度试验 | 合格 |
| 含量(SrCO3) | ≥99.0 |
| 盐酸不溶物 | ≤0.007 |
| 重金属（以Pb计） | ≤0.002 |
| 铁(Fe) | ≤0.001 |
| 钡(Ba) | ≤0.05 |
| 钙及镁（以Ca计） | ≤0.05 |
| 氯化物(Cl) | ≤0.001 |
| 硫酸盐(SO4) | ≤0.01 |
| 硝酸盐(NO3) | ≤0.015 |
工艺发明
一种以天青石为原料，经预处理，使用转化剂转化反应，净化处理、纯碳酸锶产品制取等四道工序生产碳酸锶的工艺方法，本发明的特征是：
1、预处理是采取加入除钙剂并控制温度于60～90℃反应0．5～2小时的工艺，其中除钙剂的加入量为理论量的125～175%，可采用浓盐酸或浓硝酸或浓硫酸作除钙剂，
2、转化反应是采用碳酸氢铵作转化剂，将预处理过的天青石在氢氧化铵的存在下与固体碳酸氢铵相混合，于65～80℃反应3．5～7小时的工艺，其中氢氧化铵的用量为天青石量的120～180%，碳酸氢铵的用量为天青石量的130～170%，
3、净化处理是加入8～12N的盐酸，控制温度于60～90℃溶解反应，反应完全后加入除钡剂，随后再加入氢氧化铵至PH=6～8的工艺，其中盐酸的用量控制在理论量的103～110%，除钡剂用量控制在理论量的20～50%，除钡剂可采用铬酸钾或铬酸钠或重铬酸钾或重铬酸钠或硫酸铵，
4、纯碳酸锶产品制取是将氯化锶净化液控制加热至50～80℃，在氢氧化铵存在下加入碳酸氢铵饱和溶液进行反应的工艺，其中氢氧化铵的用量控制在理论量的102～120%，碳酸氢铵饱和溶液的加入量控制在理论量的102～120%。
